제품개요

리튬 이온 배터리의 항공 테스트(UN 테스트 기준 사용) 수행

리튬 이온 배터리는 유엔 유해물질 제한 ※1 에 따라 유해 물질로 정의되며 , 운송 시 이러한 제한 사항을 준수해야 합니다.

저압(고도), 열 사이클, 진동 및 충격 기준을 포함하는 유엔 시험 및 기준 매뉴얼을 통과해야 합니다.

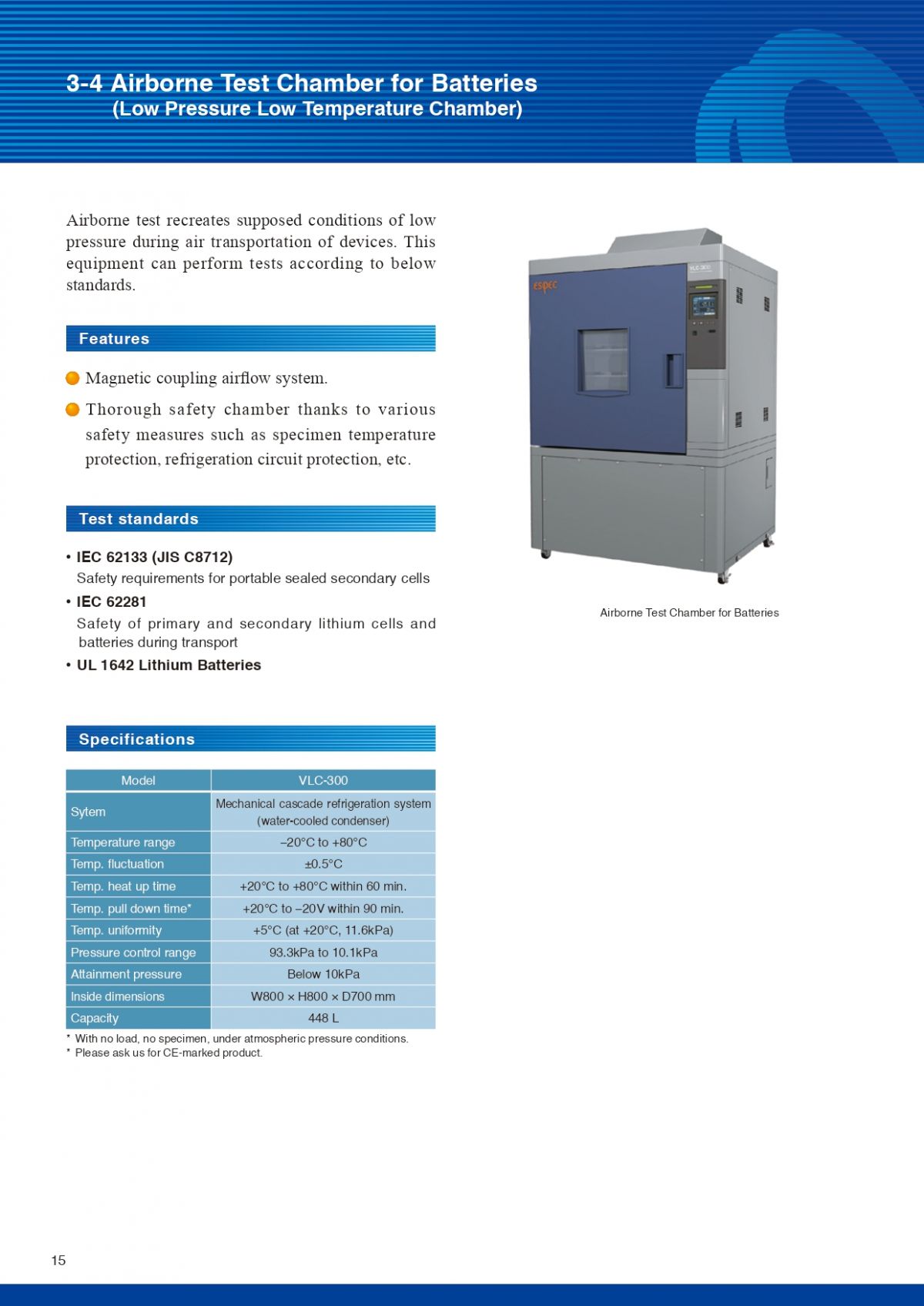

이 챔버는 항공 운송을 위한 유엔 시험 및 기준 매뉴얼에 따라 저압(고고도) 시험을 수행하는 데 사용될 수 있습니다.

※1 UN 표준(위험물 운송 및 화학물질 분류 및 표지에 관한 세계조화시스템 오렌지북 3호 )은 다양한 위험 물질의 국제 운송에 대한 안전 기준을 정의하고 있으며,

이러한 위험 물질은 9개 등급(1등급부터 9등급까지)으로 분류됩니다. 리튬 이온 배터리와 관련된 UN 번호는 다음과 같습니다.

˙ UN3480 : 리튬 이온 배터리(리튬 폴리머 배터리 포함)

˙ UN3481 : 본 기기에 리튬이온 배터리가 내장된 경우(리튬폴리머 배터리 포함)

리튬 이온 배터리는 Wh(Wh)의 양에 따라 비위험물 운송(9등급) 또는 위험물 운송(9등급)으로 분류됩니다.

두 경우 모두 배터리는 UN(UN 시험 및 기준 매뉴얼, 제 3 부 , 38.3항)의 시험을 통과해야 합니다.

˙ 단일 셀 배터리 : 20Wh 미만, 배터리 모듈: 100Wh 미만 ⇒ 이러한 배터리는 비위험물로 간주되며 비위험물로서 운송될 수 있습니다.

˙ 단일 셀 배터리 : 20Wh 이상, 배터리 모듈: 100Wh 이상 ⇒ 이 배터리는 9등급으로 분류되어 위험물로 취급되어야 합니다.

테스트 내용

T1：저압          ··· 항공 운송 중 저압 조건을 가정하여 실시하는 테스트입니다.

T2 : 온도          ··· 급격한 온도 변화를 가정한 테스트입니다. ⇒ TSA 시리즈

T3 : 진동          ··· 운송 중 진동이 있을 것으로 가정한 테스트입니다. ⇒ 온도 및 습도 결합 챔버

T4 : 충격          ··· 운송 중 충격이 있을 것으로 가정한 테스트입니다.

T5 : 외부 단락        ··· 외부 단락을 가정한 테스트입니다.

T6 : 충돌          ··· 무거운 물체와의 충돌을 가정한 테스트.

T7 : 과충전          ··· 과충전된 배터리의 지속 시간 평가. 이 테스트는 배터리 팩을 대상으로 합니다.

T8 : 강제 방전   ··· 과방전된 배터리를 역전시키는 것으로 가정한 테스트입니다. 이 테스트는 단일 셀 배터리를 대상으로 합니다.

■ 표준 챔버와 동일한 계측 장비를 갖추고 있어 조작이 간편

진공 오븐의 기능을 기반으로 한 조작 패널을 채택하여 조작성이 일관적입니다.

지속적인 작동  ··· 설정 가능 수 3패턴

               기능 : 시작 조건 설정, 온도 및 압력 제어 스위치 꺼짐 설정, 시간 신호, 최대 최소 절대 한계 경보 설정, 최대 최소 변화 경보 설정, 이름 설정

프로그램 동작   ··· 설정 가능 수 40패턴 (1패턴당 최대 99단계)

               기능 : 시작 조건 설정, 온도 및 압력 제어 스위치 꺼짐 설정, 시간 신호, 최대 최소 절대 한계 경보 설정, 최대 최소 변화 경보 설정, 이름 설정, 압력 기울기 설정, 가스 교체 설정, 노출 시간 설정, 일시 정지 설정, 카운터 설정(A,B ^※2 ),

                                    종료 조건 설정(프로그램 체인 가능)

※2 2시스템 카운터가 설정되어 있습니다. 설정을 조합하여 다양한 종류의 사이클 테스트를 수행할 수 있습니다.

■ 주요 특징

˙ JIS C8712 및 UN 시험 및 기준 매뉴얼 ^※3 에 따른 시험 (20°C±5°C, 11.6kPa 이하, 최소 6시간)

˙ 클린룸에 설치 시 클린룸 사용 지원

˙ 자기 커플링 공기 순환기 ^※4

˙ 시편 온도 및 냉각 회로를 보호하기 위한 안전 장치

※3 UN 시험 및 기준 매뉴얼, 제 3 부 , 38.3.4.1 시험 T.1, JIS C8712(휴대용 밀폐형 2차 전지의 안전 요구 사항)

※4 이동 경로에 맞춰 조정하십시오. 운송 전에 챔버에서 에어 바우어를 제거할 수 있습니다. 이동 경로를 확인한 후 제안해 드리겠습니다. 자세한 내용은 지역 영업팀에 문의하십시오.

■ 주요 사양

※압력 강하 시간은, 탑재하는 진공 펌프의 사양에 의해서 다릅니다.또 진공 펌프는 고객의 용도 요구에 맞는 사양으로 제안 드립니다. 당사 영업까지 문의 주세요.

※5 시료 무부하, 대기압 조건하

※6 온도 범위에 대해서는 확대한 제안이 가능합니다. 당사 영업까지 문의 주세요.

옵션

˙ 내부 전압 인가 단자     ˙ 클린룸 대응     ˙ 기계 스탠드 분리형 조절기     ˙ 프로스트 프리 회로     ˙ 관측 창

˙ 견고한 선반 및 선반 받침대     ˙ 내부 접지 단자     ˙ 건식 펌프(진공 펌프)     ˙ 저가스 실란트(실리콘)     ˙ 불활성 가스 퍼지 기능
