제품개요

■ 대용량 타입의 액체 대 액체 열충격 챔버 라인업

오늘날 자동차 산업은 전자 다기능을 가속화합니다.

이러한 추세에 따라 자동차 기능 안전 규격 'ISO26262' 및 기본 안전 규격 'IEC61508'와 같은 안전 표준은 차량 장비의 신뢰성을 높이기 위해 열충격 챔버에서 발생하는 높은 환경 스트레스를 요구합니다.

TSB 시리즈의 액체-액체 열충격 챔버 라인업에 3개의 대용량 챔버가 추가되었습니다.

공기 대 공기 열충격 유형에 비해 액체 대 액체 열충격 유형은 시료에 더 높은 응력을 가하고 시험 시간을 단축합니다.

또한 더 큰 시료 바구니에 따라 중량 하중이 증가하여 대형 시료을 지지할 수 있습니다. 차량 내 인버터는 완전히 조립된 제품 또는 부품이 장착된 상태로 평가할 수 있습니다.

전류가 흐르는 동안 시험편을 만들 수 있습니다. 결과적으로 이 모델은 BGA 장착과 같은 고장 모드 분석 중 열 응력 재현에 있어 실제 조건과 유사한 환경을 제공합니다.

■ 용량 테스트 영역

약 10리터, 15리터, 30리터 세 가지의 테스트 영역 용량으로 제공됩니다.

■ 염수 소비를 크게 줄이는 다양한 메커니즘

염수 소비를 줄이고 증기 누출을 방지하기 위해 테스트 영역의 기밀성을 높이고 증발을 방지했습니다.

필터로 물을 분리한 후 염수를 재활용하는 다른 메커니즘도 있습니다. Galden® 유체는 거의 누출되지 않습니다.

실리콘 오일 및 불소의 지원 상태는 당사 영업 담당자에게 문의하십시오.

■ 원활한 시료 이동을 실현

에어 실린더는 시료에 대한 진동을 줄입니다.

시료를 수조에 삽입할 때 새로운 구동 메커니즘은 고온 챔버와 저온 챔버 사이를 이동하는 동안 시료에 가해지는 과도한 응력을 제어하는데 사용됩니다.

■ TSB 시리즈 공통 조작성

액체 챔버 냉열 충격 장치와 같은 대화식 터치 패널 내 계측 장치를 채용하고, 조작의 공통화를 도모하고 있습니다.

■ 에스펙만의 전체적 지원

주변 기기로 밀폐 회로 구조 때문에 배관에 더러움이 쌓이기 어려운 냉각수 공급 장치 "공랭 인버터 칠러 시스템"등을 준비하고 있습니다.

또 정기 점검과 수명 부품의 사전 교환 및 수리 등을 지원하는 보수 계약 서비스도 준비되어 있습니다.

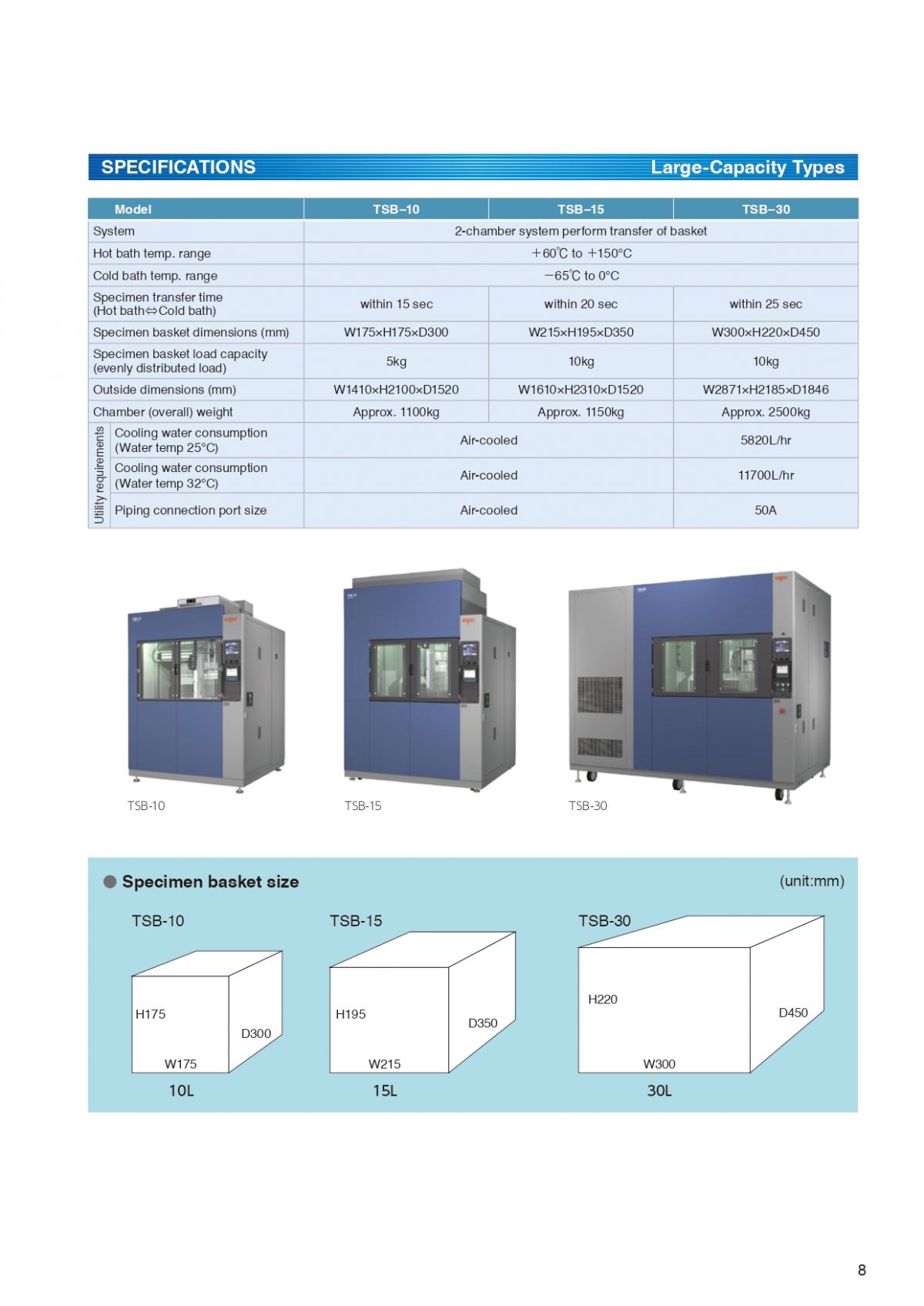

■ 주요 사양

* 자세한 사양은 카탈로그를 확인해 주세요.

■ 시험 지역(시료 바구니 치수)
